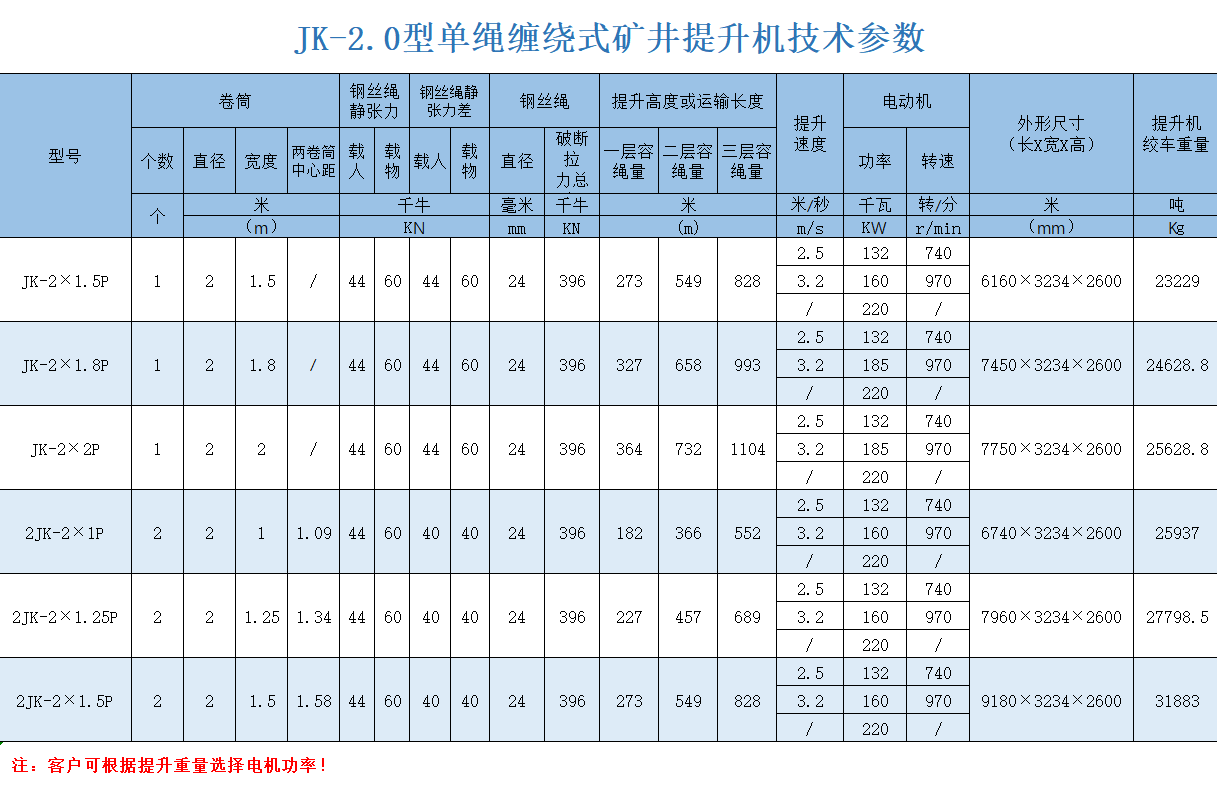

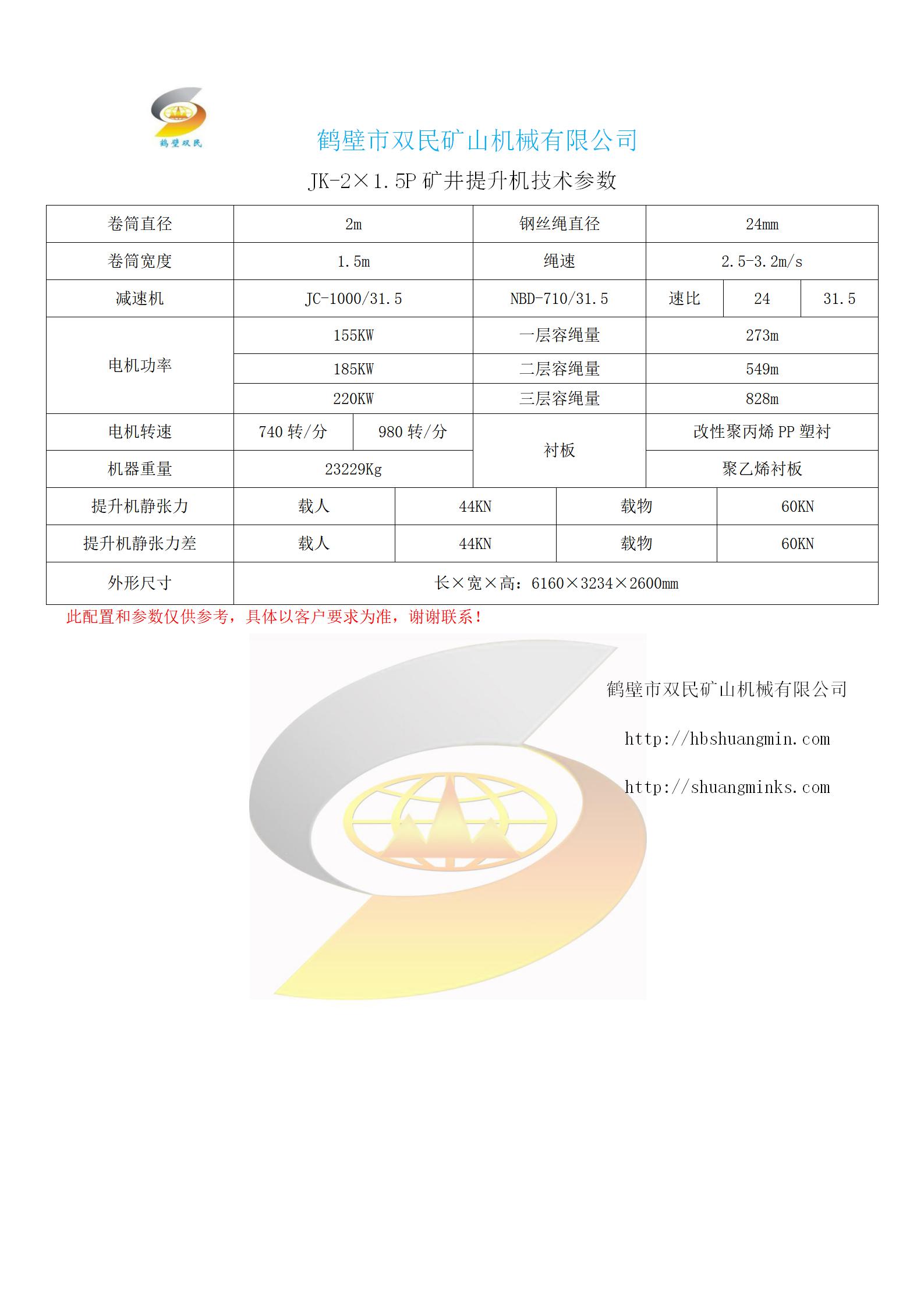

技術參數

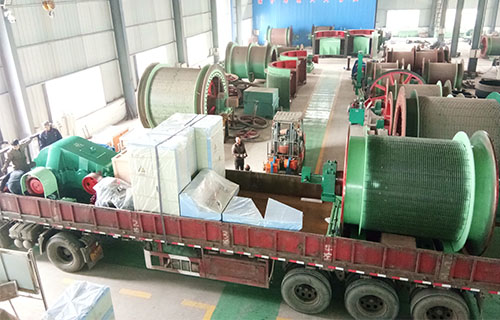

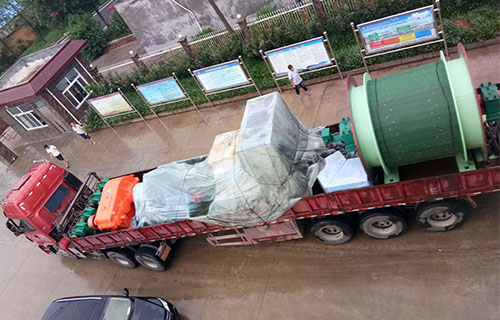

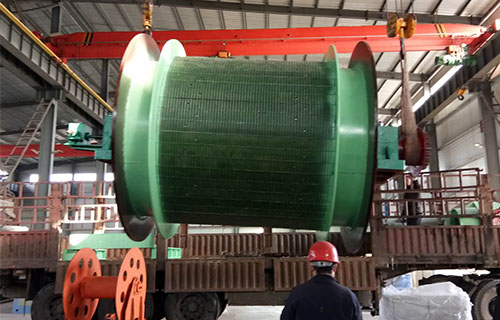

發貨現場

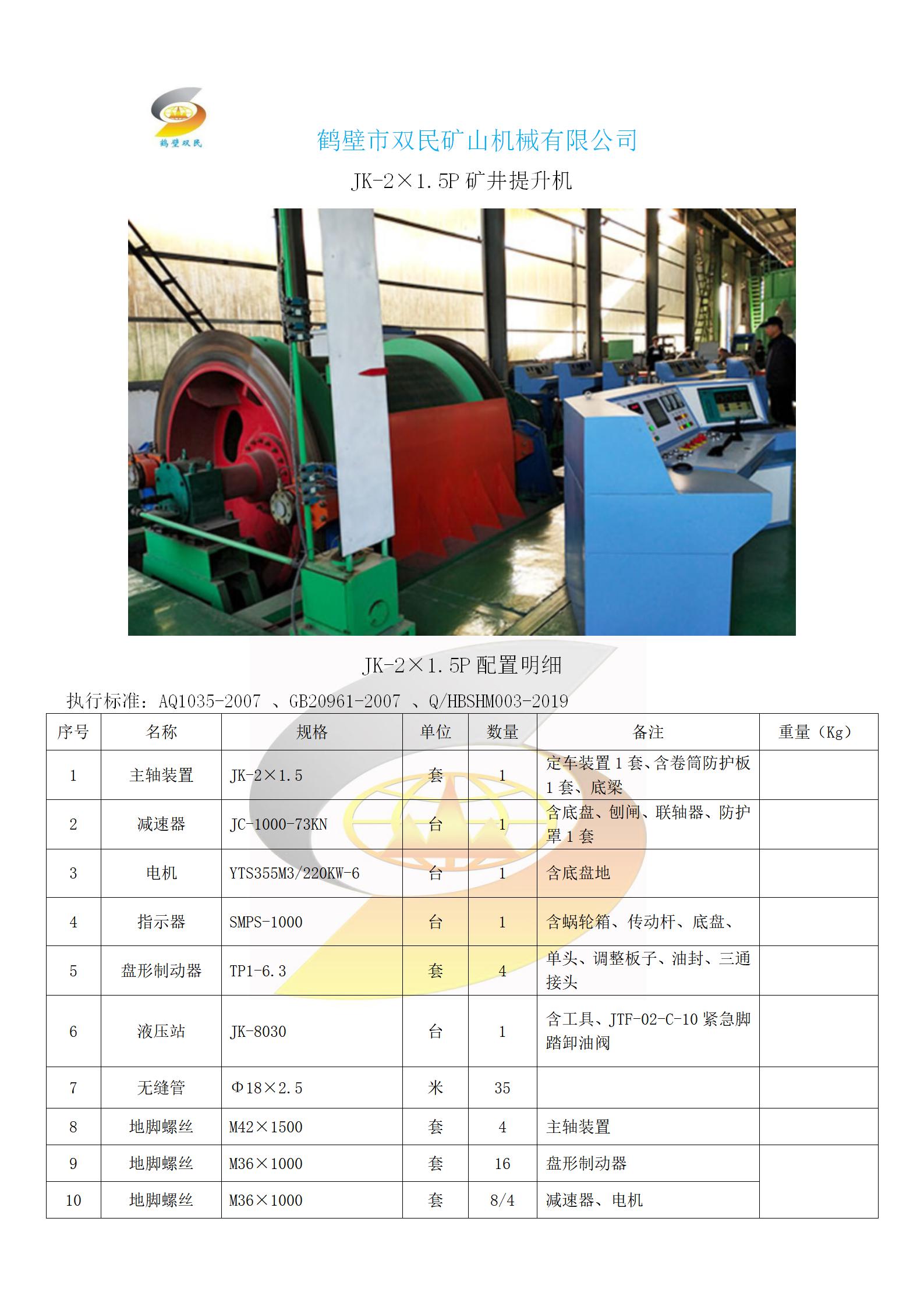

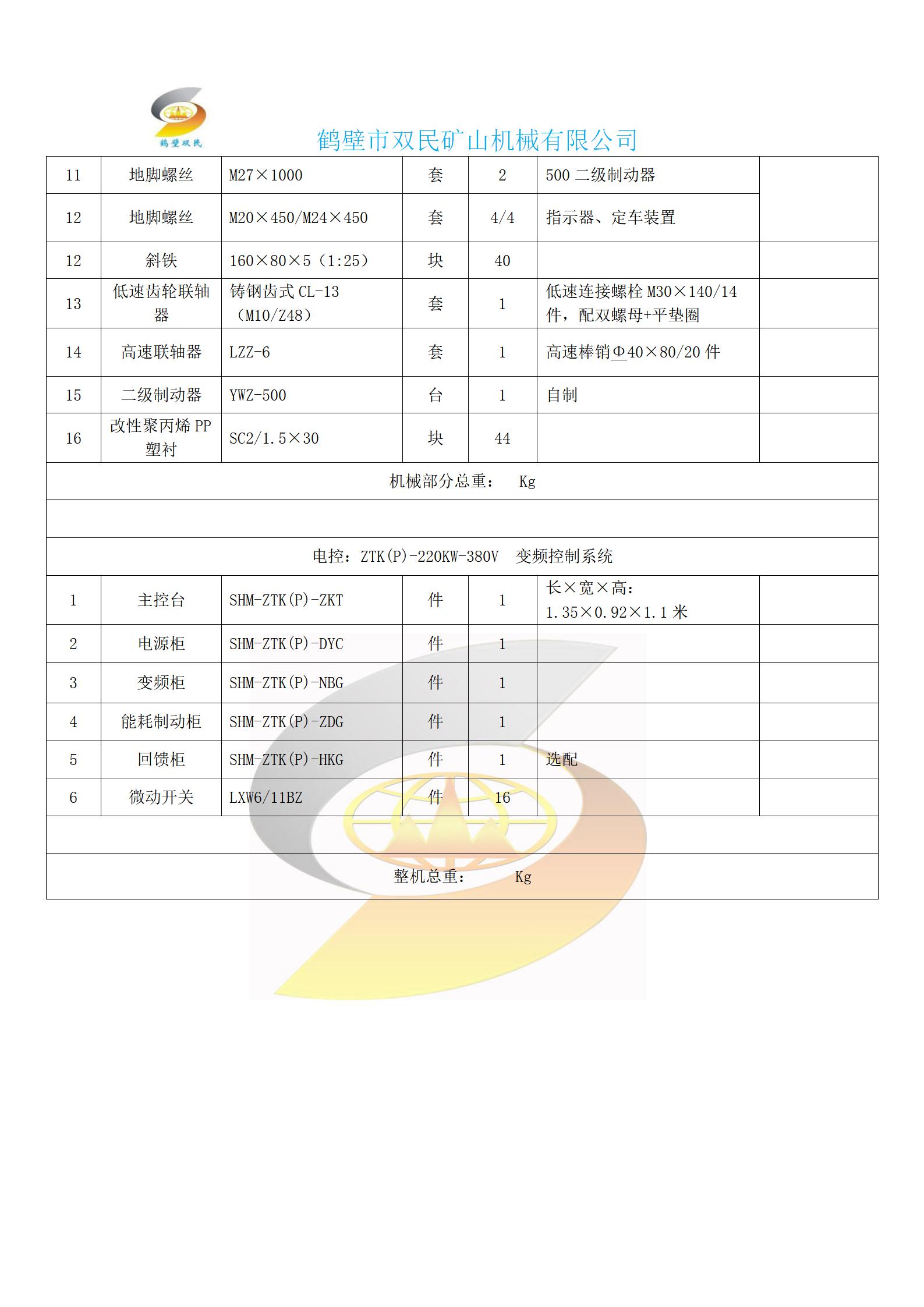

產品配置

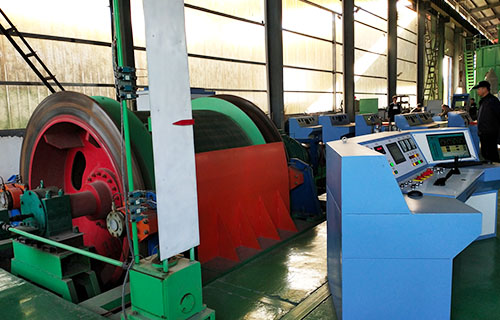

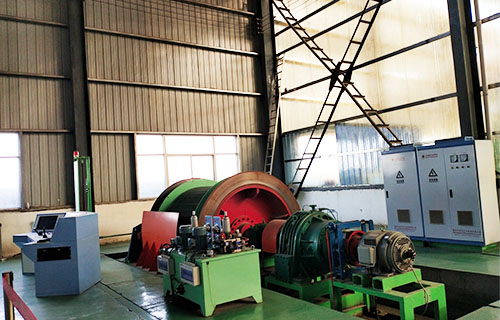

產品由動力系統、傳動系統、工作系統、制動系統、控制操作系統、指示保護系統等及其附屬部分組成。它以電動機動力源,通過減速器、主軸裝置構成了產品的傳動系統和工作系統。由液壓站、制動器裝置構成了產品可靠的制動系統;由操作臺、電氣控制設備構成了產品完備的控制操作系統;由深度指示器、編碼器裝置等構成了產品完善的指示、保護系統。
該提升機的主軸裝置有固定卷筒、活動卷筒(僅雙筒用)主軸、兩個軸承座、調繩機構(僅雙筒用)等部分組成,用來纏繞或釋放鋼絲繩。單筒提升機鋼絲繩為上出繩,雙筒提升機活動卷筒為下出繩,固定卷筒為上出繩,卷筒上裝有襯木。
提升機的卷筒根據新彈性理論設計的,選用高強度低合金鋼Q345 A為筒殼材料。有整體焊接和部分式螺栓連接兩種型式:為便于運行中的維修或更換,亦可做成剖分式。
主軸兩端采用可調心雙列滾子軸承,效率高、拆卸維修方便。此本型系列礦井提升機實現了所有旋轉部分為全滾動傳動,故整機效率在百分之九十以上,屬節能型礦井提升機。
技術特點
(1)采用油缸后置式盤形制動器,電——液聯合控制。
(2)采用(液壓軸向)或徑向齒塊式調繩離合器,調繩準確迅速。
(3)電控可采用PLC編程電控或PLC控制變頻控制。
